Bagaimana untuk mengawal toleransi geometri bahagian setem automotif?

Sebagai pembekal alat pengecap automotif, saya sudah lama dalam permainan ini, dan saya tahu betapa pentingnya mengawal toleransi geometri bahagian pengecap automotif. Dalam blog ini, saya akan berkongsi beberapa petua dan cara untuk melakukannya.

Memahami Toleransi Geometrik

Mula-mula, mari kita bercakap tentang apa itu toleransi geometri. Toleransi geometri merujuk kepada variasi yang dibenarkan dalam bentuk, orientasi, lokasi dan kehabisan bahagian. Dalam industri automotif, toleransi ini sangat penting kerana ia secara langsung mempengaruhi prestasi, keselamatan dan kesesuaian bahagian dalam kenderaan.

Contohnya, jika toleransi geometri bagi aAci Motor Penyejukdimatikan, ia mungkin tidak muat dengan betul ke dalam motor, yang membawa kepada isu seperti getaran, bunyi dan juga kegagalan motor. Begitu juga, a10 Gear Spur Gigidengan toleransi geometri yang salah boleh menyebabkan masalah dalam sistem penghantaran, menjejaskan kebolehmanduan keseluruhan kenderaan.

Faktor-faktor yang Mempengaruhi Toleransi Geometrik

Terdapat beberapa faktor yang boleh mempengaruhi toleransi geometri bahagian pengecap automotif.

1. Sifat Bahan
Jenis bahan yang digunakan dalam pengecapan memainkan peranan yang besar. Bahan yang berbeza mempunyai sifat mekanikal yang berbeza seperti kemuluran, kekerasan, dan keanjalan. Sebagai contoh, jika kita mengecap aT - acidaripada bahan yang keras dan rapuh, ia mungkin retak atau mempunyai lebih banyak variasi dimensi semasa proses pengecapan berbanding dengan bahan yang lebih mulur.

2. Reka Bentuk dan Keadaan Alatan
Reka bentuk alat pengecap adalah penting. Alat yang direka bentuk dengan baik boleh memastikan bahagian itu dibentuk dengan tepat. Juga, keadaan alat penting. Alat usang boleh membawa kepada dimensi bahagian yang tidak konsisten. Sebagai contoh, jika tumbukan dan die tidak tajam atau sedikit haus, ia boleh menyebabkan burr pada bahagian yang dicop, yang seterusnya menjejaskan toleransi geometri.

3. Parameter Proses Setem
Parameter seperti daya pengecapan, kelajuan dan suhu boleh memberi kesan yang ketara. Jika daya pengecapan terlalu tinggi, ia boleh menyebabkan ubah bentuk bahan yang berlebihan, yang membawa kepada bahagian yang tidak bertoleransi. Sebaliknya, jika kelajuan terlalu cepat, bahan mungkin tidak mempunyai masa yang mencukupi untuk mengalir dengan betul, mengakibatkan bentuk tidak sekata.

Mengawal Toleransi Geometrik

1. Pemilihan Bahan

Kita perlu berhati-hati memilih bahan yang sesuai untuk setiap bahagian. Ini melibatkan mempertimbangkan faktor seperti fungsi bahagian, kekuatan yang diperlukan dan kemudahan pengecapan. Sebagai contoh, untuk bahagian yang perlu menahan tekanan tinggi, kita mungkin memilih keluli berkekuatan tinggi. Dan untuk bahagian yang memerlukan kebolehbentukan yang baik, kami mungkin menggunakan aloi aluminium.

2. Penyelenggaraan dan Reka Bentuk Alatan

Penyelenggaraan tetap alat pengecap adalah satu kemestian. Ini termasuk mengasah pukulan dan mati, memeriksa sebarang tanda haus, dan menggantikan bahagian yang haus. Selain itu, semasa fasa reka bentuk perkakas, kita harus menggunakan perisian CAD/CAM termaju untuk memastikan alat direka dengan ketepatan tinggi. Ini membantu dalam mencapai toleransi geometri yang dikehendaki dari awal.

3. Pengoptimuman Proses

Kita perlu mengoptimumkan parameter proses pengecapan. Ini boleh dilakukan melalui percubaan dan kesilapan, tetapi ia juga berfaedah untuk menggunakan perisian simulasi. Simulasi membolehkan kami meramalkan bagaimana bahan akan bertindak semasa pengecapan dan melaraskan parameter dengan sewajarnya. Sebagai contoh, kita boleh mensimulasikan daya dan kelajuan pengecapan yang berbeza untuk mencari gabungan optimum bagi bahagian tertentu.

4. Pemeriksaan dan Kawalan Kualiti

Pemeriksaan ialah langkah utama dalam mengawal toleransi geometri. Kami menggunakan pelbagai alat pemeriksaan seperti mesin pengukur koordinat (CMM), pengimbas optikal dan angkup. Alat ini boleh mengukur dengan tepat dimensi dan ciri geometri bahagian yang dicap. Dengan kerap memeriksa bahagian, kami dapat mengesan sebarang penyelewengan daripada toleransi yang diperlukan dan mengambil tindakan pembetulan dengan segera.

Contoh Sebenar - Dunia

Mari ambilAci Motor Penyejuksebagai contoh. Kami pernah mempunyai pelanggan yang mengalami masalah dengan kesesuaian aci motor dalam motor penyejuk mereka. Selepas pemeriksaan terperinci, kami mendapati bahawa toleransi geometri aci sedikit tersasar. Kami melaraskan parameter proses pengecapan kami, mengoptimumkan perkakasan dan menambah baik proses pemeriksaan. Akibatnya, kumpulan baru aci mempunyai toleransi geometri yang lebih baik, dan pelanggan sangat berpuas hati.

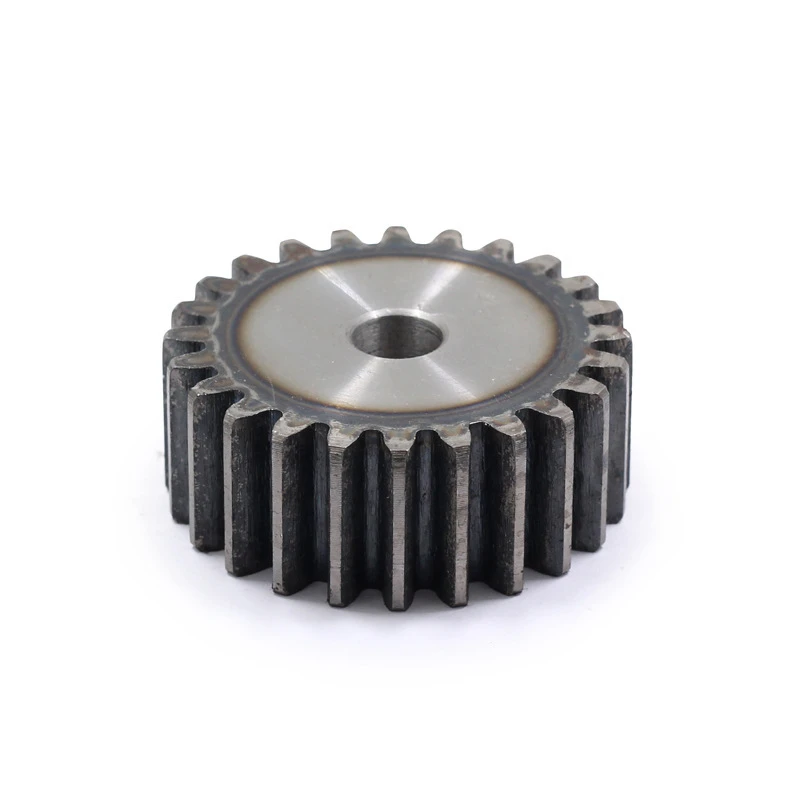

Contoh lain ialah10 Gear Spur Gigi. Dalam satu projek, gear tidak bersirat dengan betul kerana profil gigi dan toleransi padang yang salah. Kami menggunakan perisian simulasi untuk menganalisis proses pengecapan dan membuat beberapa perubahan pada reka bentuk alat. Selepas itu, gear memenuhi toleransi geometri yang diperlukan, dan sistem penghantaran berfungsi dengan lancar.

Kesimpulan

Mengawal toleransi geometri bahagian pengecap automotif adalah tugas yang kompleks tetapi penting. Dengan memahami faktor yang mempengaruhi toleransi, melaksanakan langkah kawalan yang betul dan menggunakan teknik pemeriksaan lanjutan, kami boleh memastikan bahagian kami memenuhi piawaian kualiti tinggi yang diperlukan dalam industri automotif.

Jika anda berada di pasaran untuk bahagian pengecap automotif berkualiti tinggi dengan toleransi geometri yang tepat, sila hubungi untuk perbincangan perolehan. Kami sentiasa di sini untuk menyediakan penyelesaian terbaik untuk keperluan pengecapan automotif anda.

Rujukan

• "Buku Panduan Teknologi Setem Automotif"
• "Pendimensian Geometrik dan Toleransi untuk Reka Bentuk Mekanikal"
